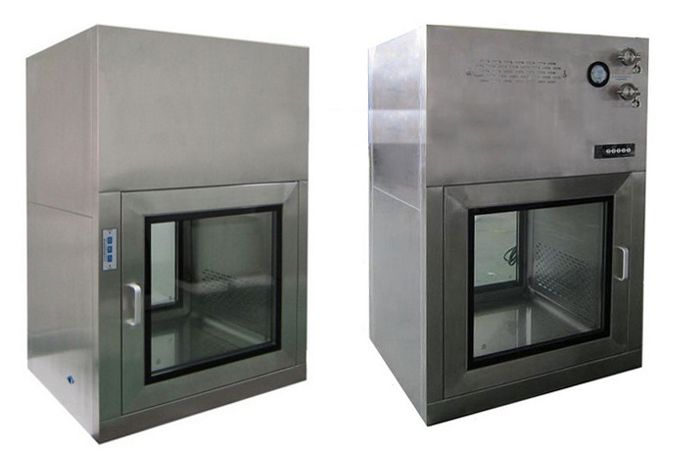

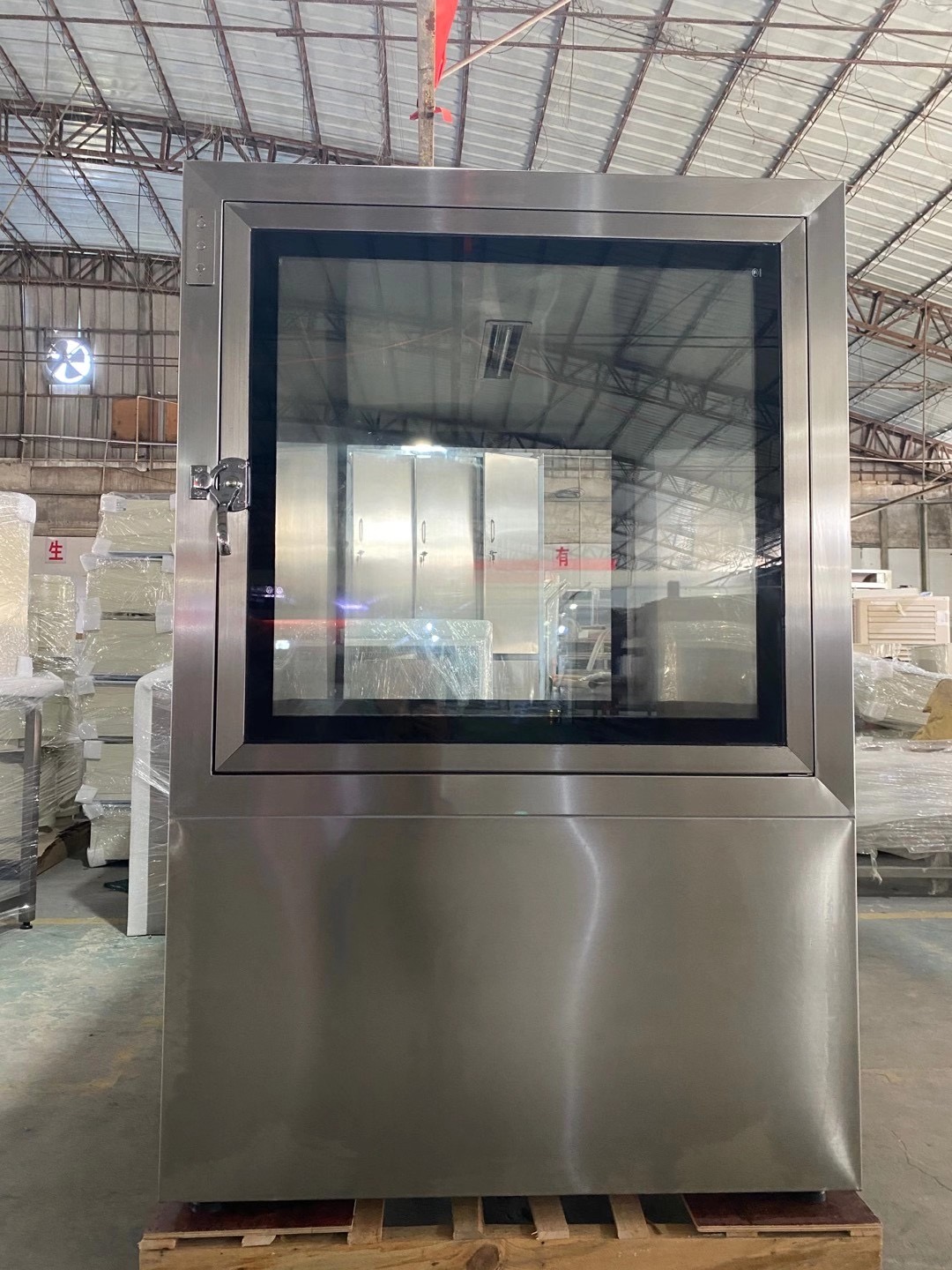

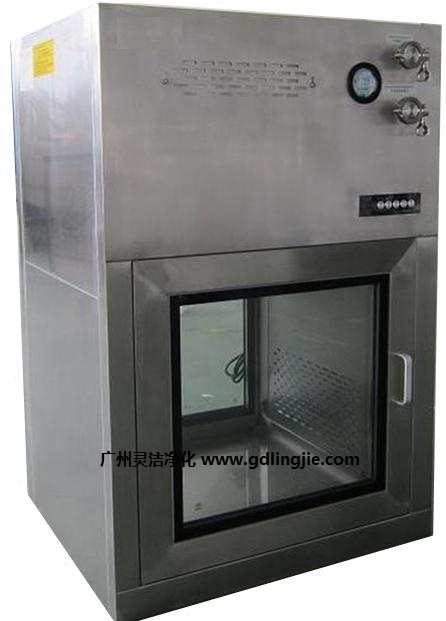

層流傳遞窗性能基本要求
1、 層流傳遞窗內的潔凈度要求：B級；　　
2 、內外雙層殼體，內部四周圓弧處理，保證無縫隙連接； 　　
3、 采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋； 　　
4 、過濾器：初效過濾器采用G4，高效過濾器采用H14； 　　
5、風速：經過高效過濾器后出風風速控制在0.38-0.57m/s（在高效出風均流板下方150mm處測試）； 　　
6、壓差功能：顯示過濾器壓差（量程高效0-500Pa/中效0-250Pa），精度±5Pa； 　
7、控制功能：風機啟動/停止按鈕，配置內置式電子門互鎖；設置紫外燈，設計單獨開關，當兩扇門關上時，紫外燈應出于開啟狀態；設置照明燈，設計單獨的開關；　　
8、高效過濾器可單獨從上部箱體進行拆卸和安裝，便于維護和更換濾器； 　　
9、在傳遞窗下部設置檢修口，用于風機的檢修； 　
10、噪聲：傳遞窗正常運行時噪聲＜65db；　　
11、高效出風均流板：采用304不銹鋼網板。

層流傳遞窗材質要求
1、 層流傳遞窗的內外表面及框架均為304不銹鋼冷軋板，板材厚度≥1.5mm，表面進行拋光處理，表面光潔度應不低于RA1.2； 　　
2、 層流傳遞窗的框架均為304不銹鋼，厚度≥1.2mm，表面進行拋光處理，表面光潔度應不低于RA1.2； 　　
3、 層流傳遞窗的可視窗采用鋼化玻璃，鋼化玻璃的厚度≥8mm； 　　
4、 圓角：采用304不銹鋼，厚度≥1.2mm，表面拋光處理后的光潔度應不低于RA1.2； 　
5、 高效過濾器框架采用鋁合金； 　　
6、 高效過濾器出風面均流板采用304不銹鋼網板，板材厚度≥1.0mm，不得有毛刺。

層流傳遞窗特定要求
1、 所有傳感器必須經過具有法定資質的校驗單位校驗，并提供校驗記錄和合格證書；
2、設備安裝完畢后，供應商需要對每臺潔凈傳遞窗進行現場測試（至少包含潔凈度、風速、風壓、照度、噪聲和氣流流型等），并提供相關測試報告；
3、 提供符合GMP標準的驗證文件資料:功能說明/設計說明（FS/DS）文件，SAT/IQ/OQ方案和報告。
GMP層流傳遞窗要求
1、 設備表面應光滑，無毛刺，不積塵，易清潔，所有縫隙采用食品級中性密封膠密封；
2、 設備要有適合空間進行維護保養和檢修；
3、 所有電線都應隱藏不得外露；
4 、所有儀表及測試用儀器儀表都需經法定部門校準，并可溯源。


層流傳遞窗操作步驟及使用說明
本層流傳遞窗采用微電腦控制，具有自動化程度高，配置靈活，穩定可靠等優點?？蛇M(jìn)行手動操作和自動操作兩種操作方式，自動方式快速高效，手動方式方便靈活。

層流傳遞窗操作步驟：
1.參數設置：同時按住風淋和滅菌按鍵一秒，進入風淋時間和滅菌時間設置狀態，設置位數碼管閃爍，照明鍵數字向上加，手動自動鍵數字向下減，滅菌鍵位置向左移，開門鍵位置身右移，按風淋鍵將存儲參數并退出。

2.傳窗方向設置：同時按住風淋和照明鍵一秒，面板開門指示燈閃爍，此時按對應面板的開門鍵，將使當前面板設置為一號門并退出。

3.模式轉換：按手動自動鍵，手動和自動模式相互轉換并且對應指示燈亮。

4.自動模式：
（1）按開門鍵一號門開門指示燈亮并解鎖，此時可開一號門，二號門閉鎖。
（2）打開一號門，照明將打開，取放物品后并關閉一號門，照明關閉，并啟動風淋和滅菌，顯示按設定時間倒計時，單位是分鐘。
（3）風淋和滅菌倒計時到0后自動關閉，在此期間也可手動關閉。當風淋和滅菌都關閉后蜂鳴器長響兩秒，二號門指示燈亮并解鎖。
（4）打開二號門，照明將打開，取放物品后并關閉二號門，照明關閉，完成一次流程，按開門鍵將從（1）步循環此流程。

5. 手動模式：
（1）在關閉狀態按對應面板開門鍵可使對應門解鎖10s，在此期間對應開門指示燈亮，10s后指示燈自動熄滅并閉鎖。
（2）按照明鍵將開啟和關閉照明燈。
（3）在兩個門都關閉狀態下可手動開啟和關閉風淋和滅菌，在風淋或者滅菌運行期間，兩個門均閉鎖。
